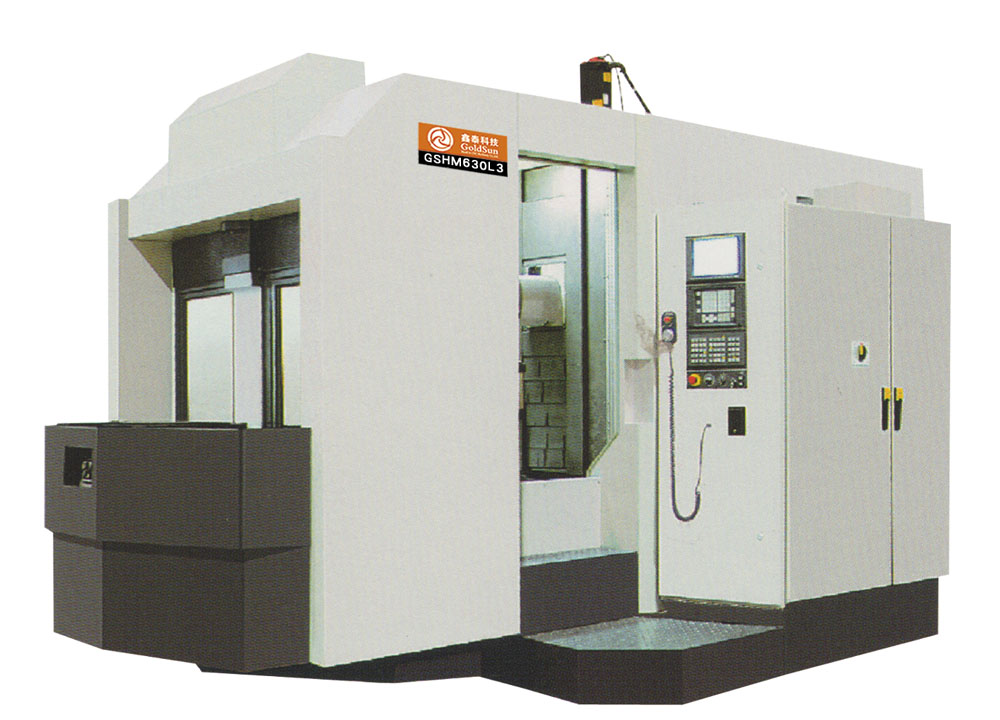

線軌臥式加工中心系列采用國際流行的倒T型立柱移動式結構，具有自動換刀裝置及三軸、四軸聯動控制。采用知名品牌數控系統，具備CNC標準化功能，系統一次裝夾，可自動連續對四面進行銑、鉆、擴、鉸及攻絲等多種工序加工，適用于中等批量生產的各種平面、孔、復雜形狀表面的加工，節省工裝，縮短生產周期，提高加工精度，是汽車制造、工程機械、航天航空、電子、軍工等行業理想的加工設備。
● 采用FEM優化設計，倒T型布局、立柱移動，剛性好
● 分度臺為1° X360,鼠齒盤定位，定位精度高
● 寬裕電機驅動主軸，輸出扭矩大
● 選用德國進口INA平板式推力向心球軸承，配以高精度圓光柵檢測，保證數控轉臺的定位精度
● 直聯式精密滾珠絲桿傳動，利用激光干涉儀進行間隙補償
● 大慣量寬調速交流伺服電機與滾珠絲桿直聯，德國R+W無間隙聯軸器，保證無隙傳動，實現18m/min快移速度
● 機床導軌采用進口大承載，高速高精度滾柱型直線滾動導軌
● 間歇集中潤滑供油系統，周期定量對各潤滑點供油，使用摩擦副形成和保持適量潤滑油膜
● 臺灣知名品牌凸輪機械手式換刀裝置，刀庫驅動和機械手驅動均采用伺服電機，簡化機械結構，提高換刀系統可靠性
● 良好的性價比，按國家標準出廠精度壓縮30%,屬精密級加工中心
● 全封閉電柜，輔以氣流循環設計，防塵通風冷卻效果良好
● 整機采用三維造型人性化設計，全封閉外防護鈑金，外形美觀大方
|
